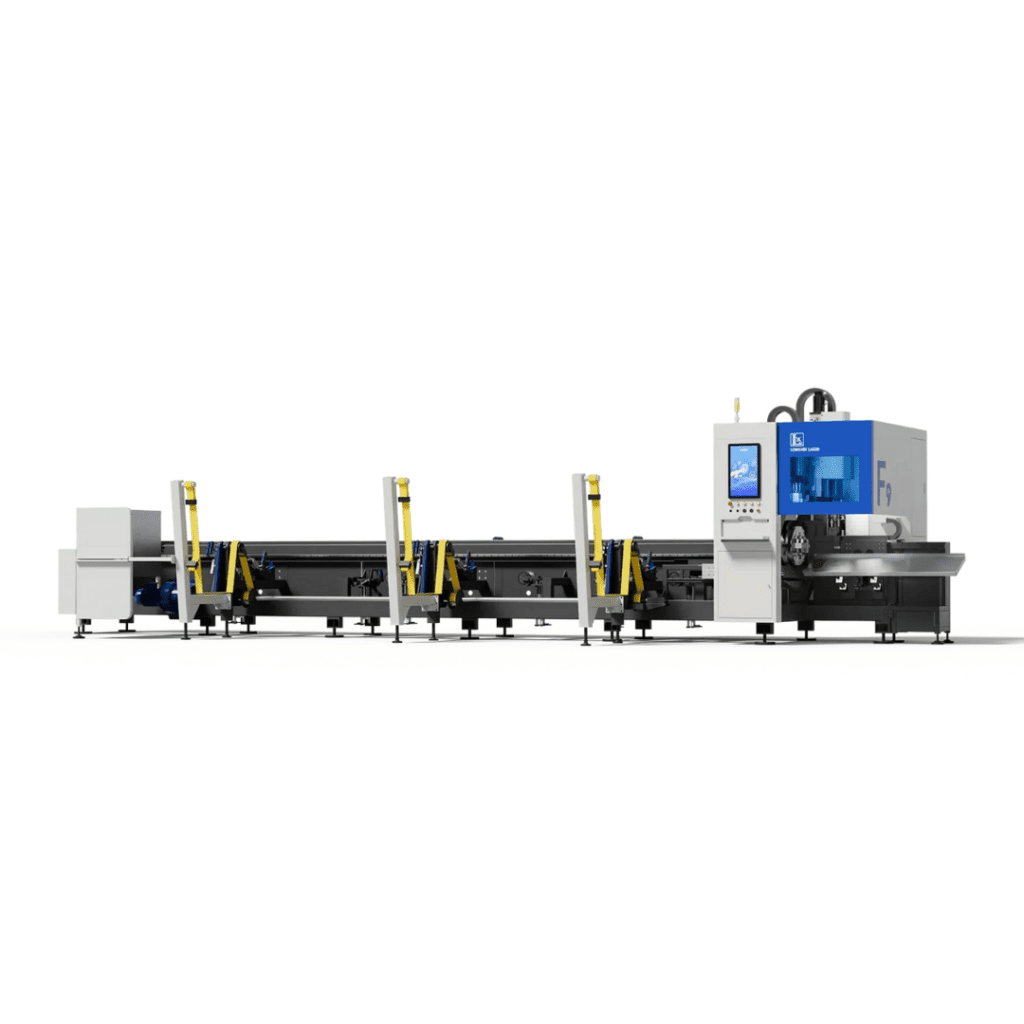

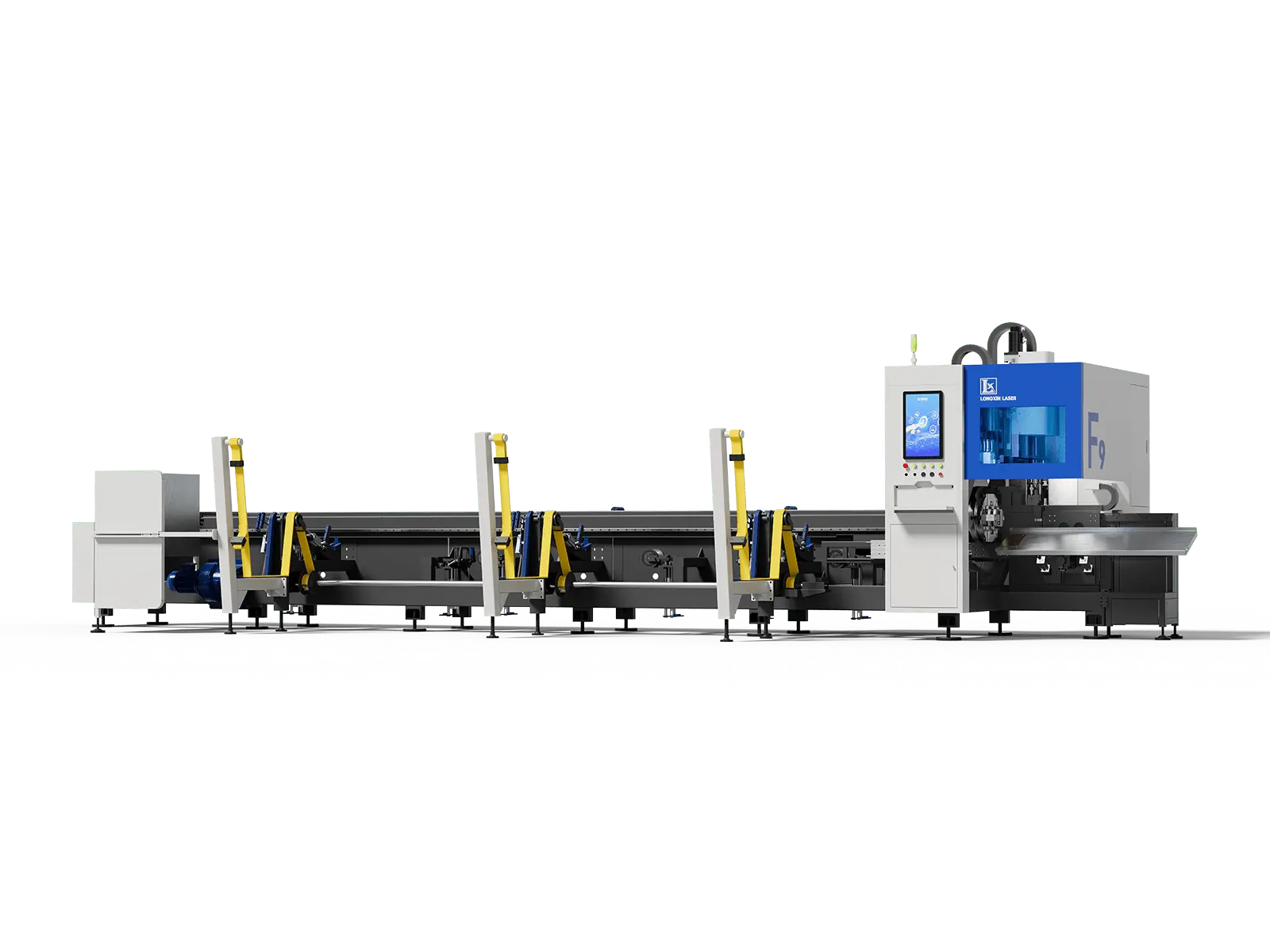

Máquina de corte de tubos a laser híbrida 3D LX-F9
A LX-F9 é uma máquina híbrida 3D para processamento de tubos, desenvolvida para integrar múltiplas operações em um único equipamento, oferecendo alta precisão, estabilidade e eficiência produtiva.
01. Integração multifuncional:
combina corte a laser, perfuração térmica, rosqueamento e marcação em uma única máquina,
simplificando o processo e aumentando a eficiência da produção.
02. Sistema de mandril duplo:
mandris pneumáticos de alta precisão e alta velocidade garantem fixação estável
e rotação suave durante o processamento.
03. Alta velocidade e precisão de corte:
equipada com laser de fibra de classe mundial e acionamento por cremalheira de precisão,
assegurando cortes limpos e consistentes.
04. Automação flexível:
suporta sistemas opcionais de carregamento e descarregamento pneumáticos
ou totalmente automáticos, adaptando-se a diferentes volumes de produção.
05. Troca automática de ferramentas:
o magazine de ferramentas integrado permite operação contínua
e eficiente para múltiplos processos.
Tecnologia de furação térmica e rosqueamento multi-diâmetro
Processo de perfuração térmica de alta velocidade utilizando ferramenta especializada em carboneto de tungstênio. Por atrito, o processo gera temperaturas entre 650–750 °C, amolecendo o metal localmente. Durante a penetração da ferramenta, forma-se uma bucha de 3 a 4 vezes a espessura do material original em apenas 2 a 6 segundos. Essa bucha permite rosqueamento, reforço estrutural e criação de apoios em materiais de parede fina, sem remoção de material.

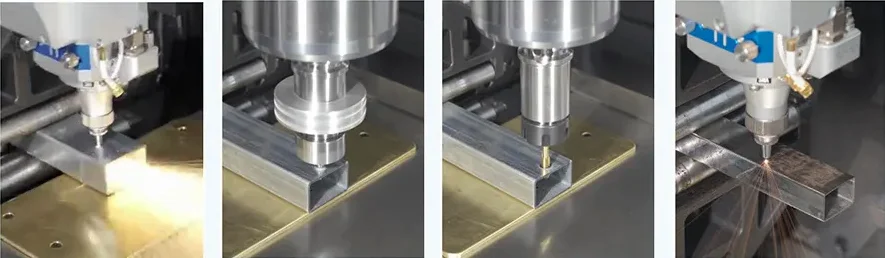

Funcionalidade quatro-em-um
A máquina integra operações de corte a laser, perfuração térmica, rosqueamento e marcação. Essa abordagem all-in-one reduz etapas produtivas, minimiza a mão de obra, encurta o tempo de processamento e aumenta a eficiência da produção.
Sistema de mandril de precisão
Mandril pneumático de curso completo de 90 mm, com cilindro embutido para fácil instalação. O aperto e a liberação são realizados por entrada de ar lateral, garantindo operação rápida e segura. O mecanismo de guia de quatro garras utiliza estrutura guiada por trilhos, assegurando excelente linearidade e estabilidade.
Cada tubo suporta até 30 kg, com precisão de reposicionamento de ±0,05 mm e velocidade máxima de rotação de 150 rpm. Durante o corte da extremidade, o mandril traseiro pode se deslocar para evitar interferência com o mandril frontal, permitindo controle do comprimento cortado a laser entre 30–50 mm.
Sistema de controle personalizado avançado
Sistema desenvolvido com base em Windows e compatível com tecnologia de barramento EtherCAT, oferecendo alta confiabilidade, desempenho superior, inteligência operacional e integração com redes industriais. Garante alta precisão de corte, velocidade elevada, geração mínima de resíduos e alta eficiência produtiva.
Veja a LX-F9
Parâmetros técnicos
| Modelo | LX-F9 |
| Potência do laser | 1500 W – 3000 W |
| Diâmetro de corte – tubo redondo | Φ10 – 90 mm |
| Diâmetro de corte – tubo quadrado | 10×10 – 90×90 mm |
| Comprimento de corte do tubo | 5500 – 6500 mm |
| Precisão de processamento | ±0,05 mm |
| Dimensões (C × L × A) | 9400 × 2417 × 2360 mm |
| Peso | ≈ 3,3 toneladas |
| Tipos de tubo | Tubo redondo / tubo quadrado |
| Materiais de corte | Aço inoxidável, aço carbono, alumínio, cobre e ferro |
